1、歐洲概況

　　自從二十世紀八、九十年代以來，歐洲市場銷售重型柴油機的制造商數量大幅度下降，原因是并購、股權變更和為了滿足歐Ⅲ之后排放法規而開發越來越復雜發動機的成本增大。從歐Ⅱ向歐Ⅲ過渡時，為了應用新的電控燃油噴射系統和從每缸2氣門變?yōu)?氣門，大規模的投資是必需的，這對于很多小的發動機制造商而言是難以承受的。剩余的發動機制造商大多數是非常大的公司，有能力在世界范圍內銷售和生產卡車和客車整車。這些公司由于要增加產能而降低了產品系列中的發動機型號數量。

　　                                                               圖1：歐洲重卡發動機不同排量產量構成（2006年，總產量43萬臺）

　　根據發動機排量分類（圖1），歐洲產能最大的重型柴油發動機排量在11.5～13L之間。對應歐洲重卡總重主要集中在32～40t之間。

　　1.1歐Ⅳ重型柴油機的主要特點

　　歐洲歐Ⅲ柴油機的設計變化主要在燃油噴射系統。歐Ⅳ以后，主導歐洲重型發動機燃油噴射系統的直列泵消失了，被一系列電控、高壓燃油噴射系統所取代，例如：電控泵噴嘴EUI、電控單體泵EUP、共軌系統CRS和卡特彼勒的液壓電控泵噴嘴HEUI（HydraulicElectronicUnitInjector）以及康明斯的高壓噴射系統HPI。

　　其中，11.5～13L歐Ⅳ重型發動機的主要特點概括起來有如下幾點：

　　發動機布置直列6缸；

　　吸氣渦輪增壓器和空－空后冷；

　　渦輪增壓?jiǎn)渭壔蛘唠p級；

　　氣缸蓋鑄鐵、水冷、每缸四氣門；

　　缸體鑄鐵、水冷、離心式機油冷卻器、濕式缸套；

　　燃油噴射系統電控、壓力超過1600bar(包括EUI、EUP、CRS、HEUI、HPI）；

　　帶有或不帶冷卻油腔鋁活塞或者鋼頂鋁裙組合活塞；

　　壓縮比16:1～19:1；

　　最大缸壓160～200bar；

　　NOx控制通過冷卻EGR或者SCR；

　　EGR方案顆粒排放控制通過氧化催化器或者顆粒催化器；SCR方案不用其他措施。

　　1.2實現歐Ⅳ及之后更高法規的技術路線

　　歐洲從2005年10月開始，卡車和客車都必須滿足歐Ⅳ法規。與此同時，德國出臺激勵政策鼓勵購車者提前購買歐V排放標準的汽車。其結果是，在德國銷售的部分發動機達到歐V標準，比歐V法規實施時間提前約3年。目前，所有這些歐V發動機都采用選擇性催化還原后處理系統（SCR）。

　　表1匯集了歐洲重型車主要制造商歐IV和歐V的技術路線選擇。兩條主要技術路線分別為廢氣再循環（EGR）和選擇性催化還原（SCR）。

　　                                                                              表1：歐洲重型車主要制造商歐IV和歐V技術路線選擇

　　1.3歐Ⅳ到歐V、歐VI的技術升級及開發

　　對于重型柴油機來說，歐Ⅳ到歐V常用的辦法是增加噴射到SCR催化器中的尿素量，因為這只需要對原來發動機進行相對小的改動。在這種措施中，燃油經濟性可以大致保持在歐IV發動機的水平，只不過尿素消耗量稍微增加。

　　作為選擇之一，如果使用EGR路線，那么EGR率需要進一步提高，發動機燃油噴射壓力需要增加，因此需要升級燃油噴射系統。新的燃油噴射系統已經開發出來，噴射壓力可達2000bar以上，并且在多次噴射性能上有很多靈活性。為了滿足顆粒排放限值，顆粒過濾器應該是必需的，可以是全流式的，也可以是分流式的。燃料中的硫含量必須降低到歐V標準，即10ppm以下，這有助于帶有氧化催化器的顆粒過濾器的應用。目前滿足歐V排放的EGR發動機已經開發出來并投入廣泛應用，其燃油經濟性也很有競爭力。

　　歐盟議會(huì )已經通過歐VI排放標準，這意味著NOx排放還要大幅度降低，發動機的技術可能需要EGR和SCR一起使用?？蛇x擇的燃燒方法是均質充氣壓縮點燃著火HCCI（HomogeneousChargeCompressionIgnition），這種燃燒方式在部分負荷工況下似乎NOx和顆粒排放都很低，但在滿負荷工況下卻無法達標，所以HCCI技術更適合輕型柴油機。

　　與歐VI同期的日本和美國，重型柴油機必須安裝全流式DPF，歐洲也有可能必須加裝。這樣為了防止背壓過高，主動再生技術必不可少。

　　2、曼公司

　　2.1兩種技術解決方案

　　眾所周知，歐IV法規的排放限值比歐Ⅲ嚴格得多，氮氧化物排放量降低幅度大約30%，而顆粒物排放降低幅度達80%。2009年全面生效的歐Ⅴ排放法規要求進一步大幅度降低NOx排放。主要的挑戰是降低兩種污染物的技術目標存在沖突，通過改進發動機，可降低氮氧化物排放，但同時會(huì )導致顆粒物排放增加，反之亦然。

　　如上所述，柴油機實現歐IV及以后法規的技術路線有兩個。曼則是兩種技術路線都采用以便給不同地區和不同用戶提供完美的產品。

　?。?）方案1：EGR+曼的PM-KAT過濾器

　　曼的可控冷卻廢氣再循環EGR（圖2）加上免維護的PM-KAT過濾器（圖3）可以在不需要任何添加劑的情況下滿足歐IV排放要求，這種解決方案是曼獨家的。曼也在歐V產品上采用這種方案，由于該方案明顯的優勢，曼很多主要客戶傾向于選擇這種技術。

　　由圖3可知，曼的PM-KAT過濾器實際上就是一種將柴油氧化催化器DOC和顆粒氧化過濾器POC集于一體的后處理器。

圖2：曼可控冷卻EGR原理圖

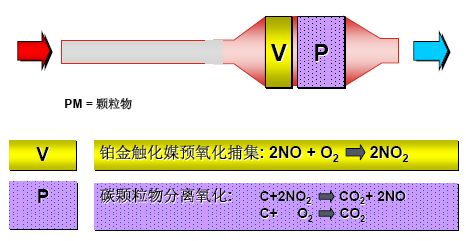

圖3：曼PM-KAT過濾器化學反應原理圖

　?。?）方案2：SCR技術和曼的AdBlue

　　目前SCR技術已經能夠實現歐IV和歐V排放要求。為了保持氮氧化物排放低于法規限值，這種技術必須應用一種還原劑AdBlue——曼專門配制的尿素水溶液。

　　2.2EGR+PM-KAT過濾器是曼獨有的革命性技術

　　曼的廢氣再循環EGR柴油機于1999年開發出來，為了滿足歐Ⅲ以及后來的歐IV、歐V排放法規。到目前為止，全世界大約有八十多萬臺曼EGR發動機正在運行。曼EGR發動機可靠、經濟性好，廣受歡迎。

　　曼采用冷卻的和可控的外部廢氣再循環EGR可以在發動機機內實現降低氮氧化物排放，滿足十分嚴格的歐IV、歐V排放要求。PM-KAT則被采用來控制顆粒物排放，以滿足法規對PM排放的要求。這種系統是安裝在消音器內的顆粒物分離裝置，這種系統不會(huì )堵塞，免于維護，并且不需要任何額外的添加劑。PM-KAT過濾器可以消除中等程度的細小顆粒物。

　?。?）曼PM-KAT相比SCR系統的主要優勢

　　主要有以下9點：1）可靠、免維護，不銹鋼制成；2）可以去除中等程度的細小顆粒；3）燃油經濟性沒有改變；4）對發動機負荷沒有限制；5）不需要AdBlue基礎設施；6）不需要復雜的測量部件和監測系統；7）沒有空間限制，最大限度地保持原來油箱大??；8）比SCR技術成本低許多；9）比SCR系統輕150kg。

　?。?）曼PM-KAT能夠消除微細顆粒

　　目前空氣中細小的塵埃由直徑小于10微米的顆粒構成，除了其他來源以外，沒有加裝過濾器的柴油轎車和卡車是一個主要來源。由于微細顆粒對人類健康有潛在危險，歐盟出臺一項指令，限制微細粉塵的最高含量，并于2005年1月1日生效。但是，目前一些城市空氣中的粉塵含量依然超過歐盟限值每立方米50微克。而應用曼PM-KAT的重型車的微細顆粒物排放能夠達標。

　?。?）曼PM-KAT相比其他顆粒過濾器的優勢

　　傳統的柴油顆粒過濾器DPF可降低顆粒物排放幅度約85%以上，甚至達99%，但是其維護卻十分困難。然而，革命性的PM-KAT是目前為止唯一一個免維護過濾系統，同時可以有效降低粉塵污染的最細小顆粒。該過濾器的降低顆粒物排放幅度大約60～90%（主要取決于顆粒物的尺寸）。

　　2.3曼的SCR技術

　　曼的SCR技術開發始于二十世紀九十年代末期，曼當時參與了世界首次野外SCR技術應用測試試驗。2004年曼SCR產品系列化以后，由于一些歐洲國家對于已滿足歐V排放限值的SCR發動機作為動力的汽車給予大幅度優惠，故成千上萬的曼SCR發動機被歐洲市場接受。

　　在實際運行中，曼的發動機被證明是經濟性最好的歐V標準的SCR發動機之一。目前曼SCR發動機有三大系列，功率覆蓋360～680PS。對于歐IV機型，AdBlue消耗量一般為油耗的3％～4％，對于歐V，消耗量一般為5％～7％。

　　對于MAN-AdBlue系統，曼根據顆粒物排放和燃油經濟性將發動機優化，而氮氧化物在發動機外后處理裝置中被從尾氣中去掉，發動機動力輸出沒有一點損失，而油耗甚至可能被降低。在所有SCR技術方案供應商中，MAN-AdBlue系統獨有特點是消音器的尺寸沒有變化，所以該系統不占據更多空間。MAN-AdBlue系統中尿素箱與柴油箱組成一個獨特系統，并可以被加熱以免冬季時結晶。

　　2.4曼兩種技術的應用領域

　　曼的EGR+PM-KAT過濾器系統適用于車輛行駛路程較短，空間占主導因素（建筑、公共設施、專用車）的用途，這些工況汽車主要處在滿負荷狀態。而SCR技術則適用于長途牽引車。

　　2.5曼重型柴油機產品主要參數及尾氣處理方案

　?。?）客車用發動機系列

　　曼歐IV、歐V和EEV客車用發動機系列主要參數及尾氣處理方案參見下表2～表4。這里的EEV標準，是1999年歐盟制定的“強化環境友好汽車—EnhancedEnvironmentallyfriendlyVehicles”超低排放標準。

　　*注：（1）OBD1表示第1代車載自動診斷系統；（2）PM-KAT，表示EGR+PM-KAT技術路線，下同。

　　*注：（1）OBD2表示第2代車載自動診斷系統；（2）Oxi-Kat，表示EGR+Oxi-Kat技術路線（Oxi-Kat是一種較復雜而先進的柴油氧化催化器DOC），下同。

　　*注：CRT，表示EGR+CRT（連續再生顆粒捕捉系統）技術路線，下同。

　?。?）卡車用發動機系列

　　曼歐IV、歐V和EEV卡車用發動機系列主要參數及尾氣處理方案參見下表5～表7。

　　*注：MAN-AdBlue，表示MAN-AdBlueSCR技術路線，下同。

（未完待續）
