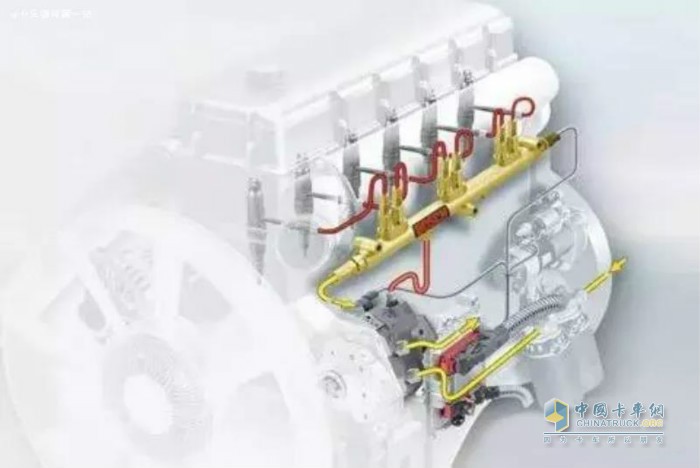

柴油發動機的高壓共軌系統

　　對于高壓共軌管，一般自身出問題的情況很少，但是油路中的一些故障都是由它感應出來的，比如高壓油路過高或過低故障。

　　當發動機出現類似故障，比如“共軌壓力過低”故障時，發動機啟動困難，那么如何檢查此類故障呢?這次就用壓力低的故障來給大家分享一下。

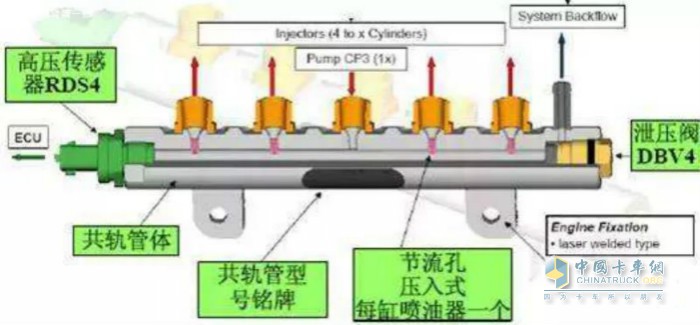

高壓共軌管

　　可能存在的故障：

　　燃油壓力傳感器故障

　　如果是傳感器故障造成的信號錯誤，維修起來簡單很多。拆下傳感器用萬用表測量電源針腳與回路針腳的電壓值即可，電壓點5V左右為正常，低于5V說明傳感器損壞?；蛘咧苯佑靡粋€(gè)正常的傳感器代替，故障消失，則傳感器損壞。

　　1、若傳感器無問題，則需檢查傳感器至ECU線束插1頭，測量軌壓傳感器的電源觸針、回路觸針、信號觸針任何兩點間的導通性均合格。

　　若壓力傳感器電路方面無問題，則需要檢查燃油計量單元方面是否故障。計量單元開度不符合供油需求，也會(huì )導致共軌壓力低。過大則供油過足，壓力偏高。拔出高壓油泵上的計量單元插頭，測量其兩觸點電阻值。其電阻值應在2.0-5歐姆之間為正常。

　　2、油路中有空氣。油路中的空氣會(huì )導致發動機油路中部分或者無柴油，同時也會(huì )激發軌壓閉環控制模式的故障碼，造成發動機難起動或不能起動。排凈油路中的空氣并檢查進氣點進行修復后，故障可修復。一般進氣點多為油管接頭處密封性變差，墊圈損壞等。

　　高壓油泵故障

　　溢流閥卡滯常開，高壓泵柱塞磨損泵油能力下降;內部泄壓等。

　　1、如果油路中沒有空氣，發動機還是不能起動，涉及到油路問題的故障，這時就需查看啟動發動機時，共軌管內實際建壓情況。如果實際的軌壓值比設定的軌壓值小，并且持續時間較長，這說明軌壓無法建立，ECU無法命令噴油器噴射燃油，導致發動機無法啟動。檢查共軌管前面的油路和器件，查看是否存在堵塞或損壞，導致供油不暢。

　　2、檢查共軌管后面的油路是否存在泄漏，導致了共軌管實際壓力達不到設定軌壓。這種情況一般是因為高壓連接管和噴油器之間密封不嚴，噴油器的進油直接回到了噴油器回油管里面，沒經過噴油器，使實際軌壓無法達到設定軌壓。此情況的檢查方式如下：

　　(1)將噴油器回油管拆掉，關閉柴油機油路的回油管，打開油路的進油管，啟動發動機，觀察噴油器的回油。如果無泄漏情況，柴油呈滴狀滴出;如果柴油呈流水狀，則高壓連接管和噴油器之間密封不嚴。拆除各缸的高壓連接管，檢查其頭部壓痕，壓痕不均勻的為泄露處。

　　(2)注意檢查噴油器的高度、高壓連接管頭部、高壓連接管的緊固螺栓是否有松動等。

　　(3)拔出共軌管的泄壓閥膠管，啟動發動機，泄壓閥正常時不會(huì )有油流出。

　　(4)拆開噴油器回油管看回油量，回油很多而且有氣泡，則是噴油嘴泄漏造成無法建壓。
